Микроскоп Микромед И-1 LED (тринокулярный, инвертированный), 32520

Микроскоп Микромед И-1 LED (тринокулярный, инвертированный), 32520

Инвертированный биологический микроскоп для исследований методом светлого поля и фазового контраста в базовой комплектации. Увеличение 100× – 400×, с дополнительной оптикой 20× – 960×. Светодиодный конденсорный осветитель проходящего света. Тринокулярная визуальная насадка. Револьверное устройство на 5 объективов.

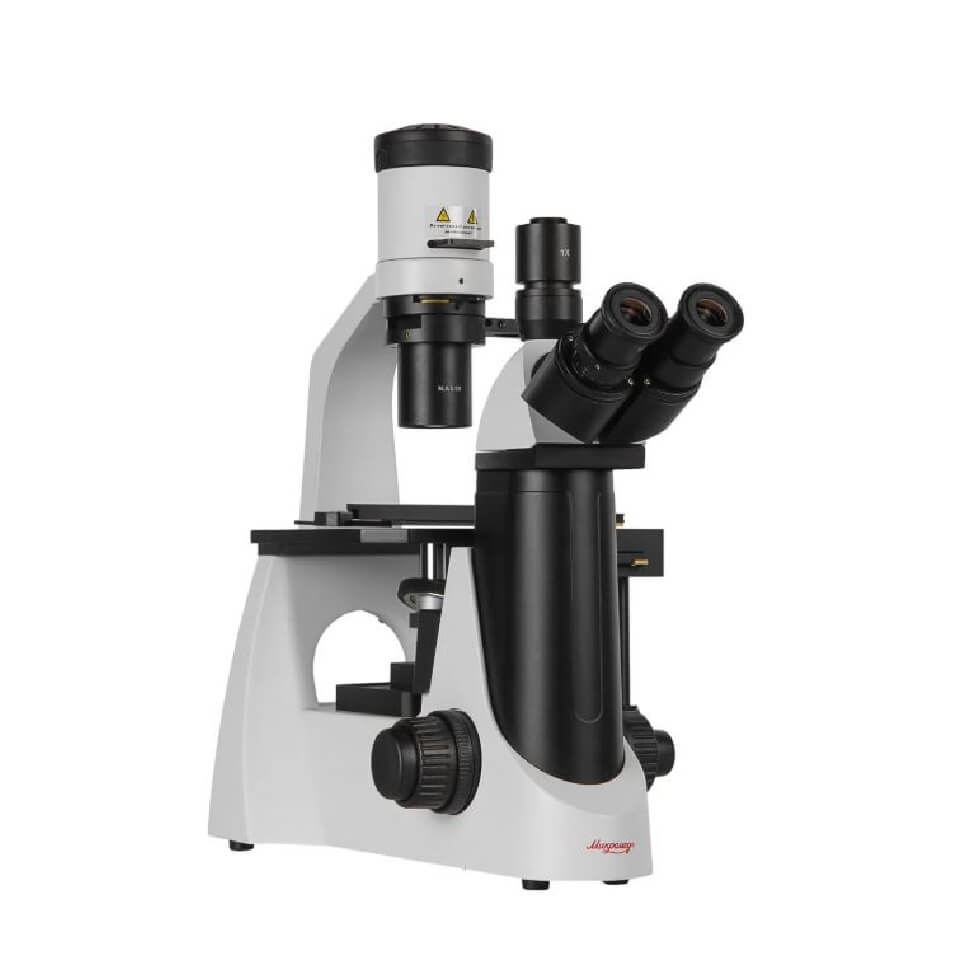

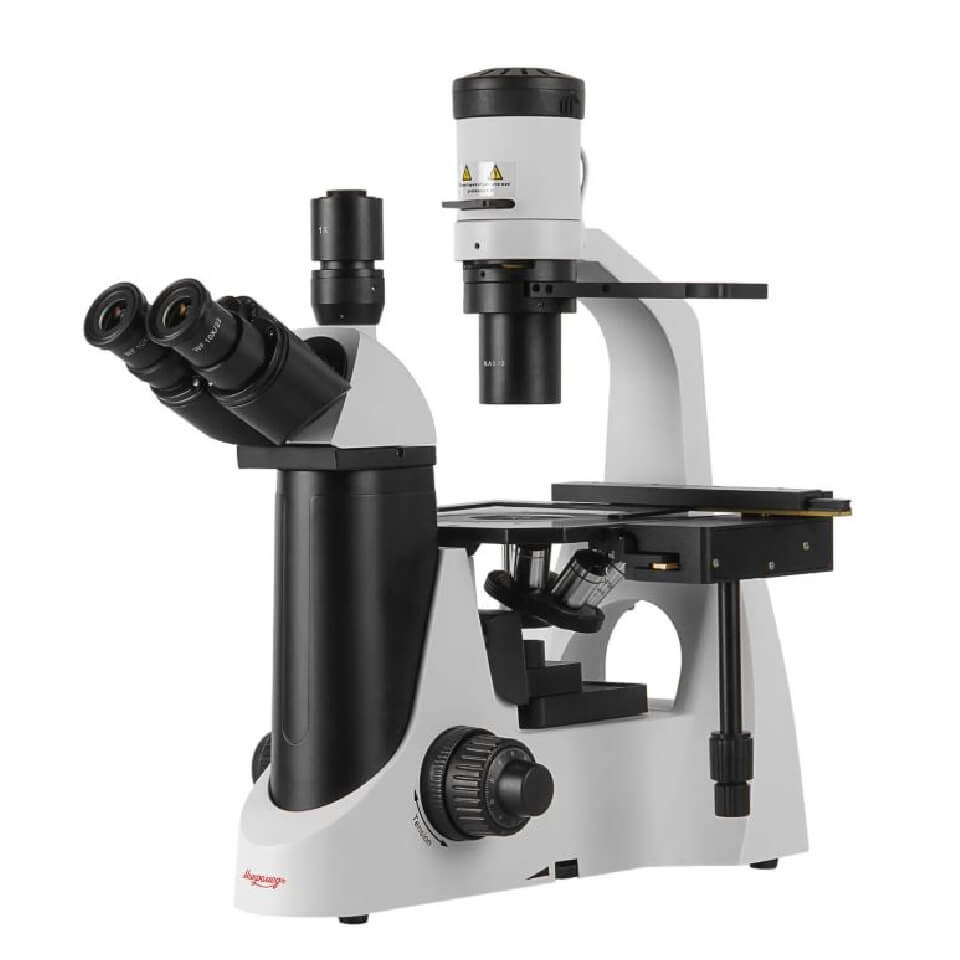

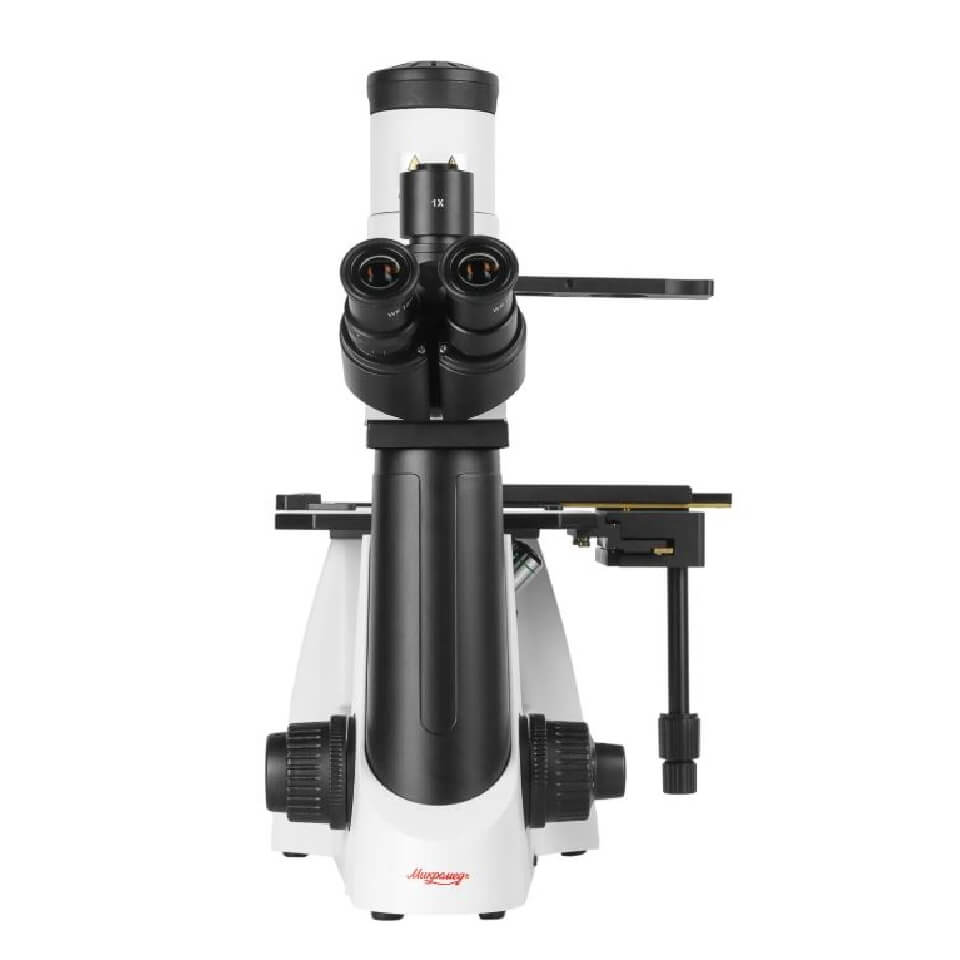

Инвертированный микроскоп Микромед И-1 LED – прибор с перевёрнутой оптической схемой для работы с культурами клеток, чашками Петри и жидкими образцами (цитология, микробиология).

Микроскоп применяется для исследования биологических объектов в проходящем свете по методам светлого поля и фазового контраста. Это позволяет проводить исследования пищевых продуктов, применять микроскоп в клинической лабораторной практике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в службах санитарно-эпидемиологического контроля. Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать препараты в кюветах и чашках Петри.

Оптическая схема микроскопа скорректирована на бесконечность и включает визуальную насадку с окулярными тубусами и каналом визуализации, объективы и конденсорный осветитель проходящего света на мощном светодиоде, предназначенный как для работы методом светлого поля, так и методом фазового контраста.

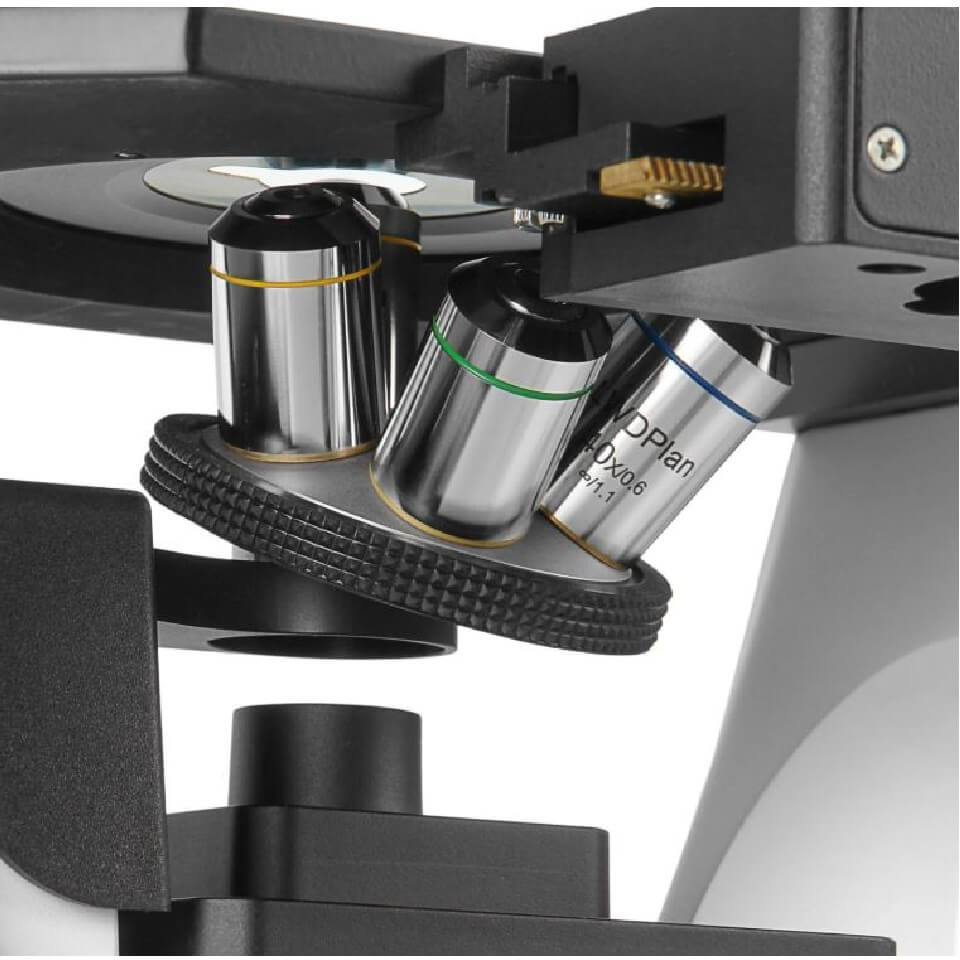

Биологические объективы c коррекцией на бесконечность LWD Plan 10×/0,25, LWD Plan 20×/0,40 и LWD Plan 40×/0,60 входят в базовый комплект микроскопа. Для исследований методом фазового контраста в комплекте микроскопа фазовый объектив LWD Plan PH 10×/0,25P. Дополнительно микроскоп может быть укомплектован объективами LWD Plan 4×/0,10, LWD Plan 60×/0,70, LWD Plan PH 20×/0,40P и LWD Plan PH 40×/0,60P.

Объективы имеют увеличенное рабочее расстояние и допускают исследования в лабораторной посуде с толщиной дна до 1,1 мм. На оптические детали нанесено многослойное антирефлексное и антигрибковое покрытие, позволяющее без ограничений использовать микроскоп в биологических лабораториях. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов.

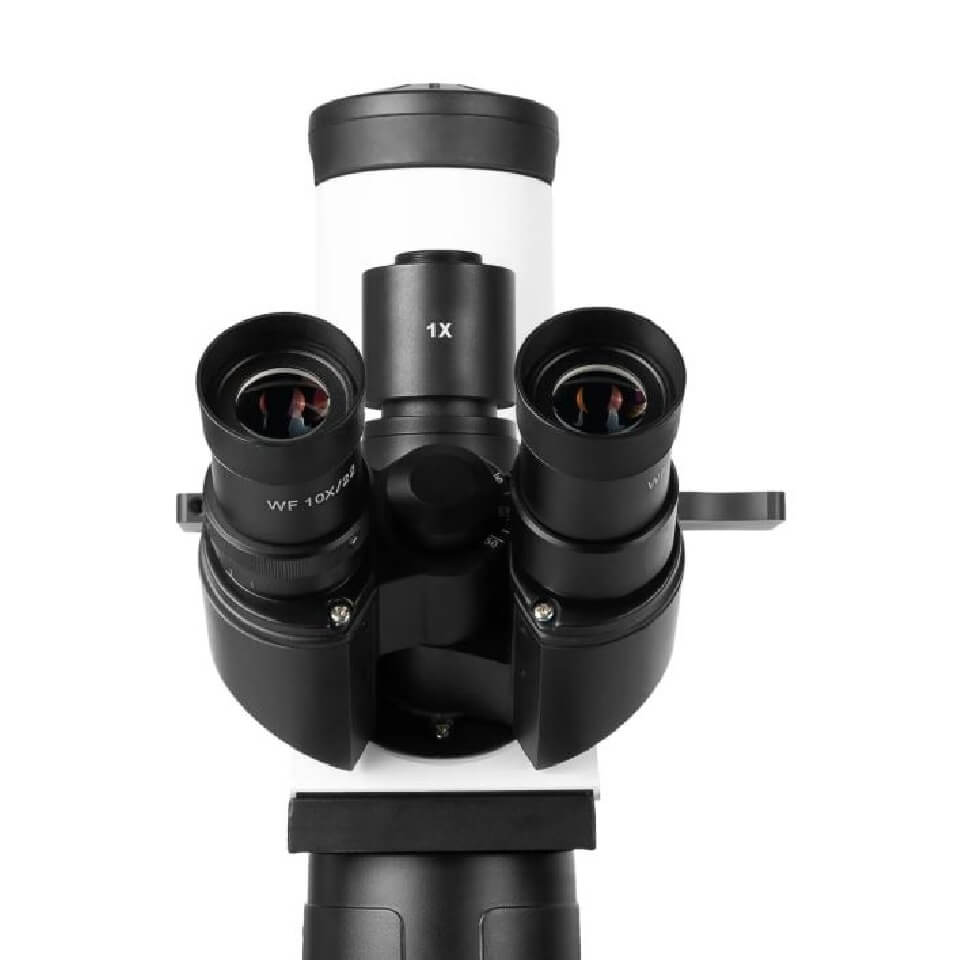

Тринокулярная визуальная насадка микроскопа снабжена окулярными тубусами с наклоном 30°, что способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Благодаря конструкции Зидентопфа насадка допускает настройку межзрачкового расстояния разворотом окулярных тубусов в пределах 50-75 мм без потери точной фокусировки.

Окулярная камера может быть установлена в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. Благодаря этому возможно выводить данные на внешнее устройство для их обработки и систематизации. Оптическая конструкция насадки с распределением света 20:80 позволяет проводить наблюдение через оптические окуляры с одновременным использованием цифрового канала без переключения светового потока.

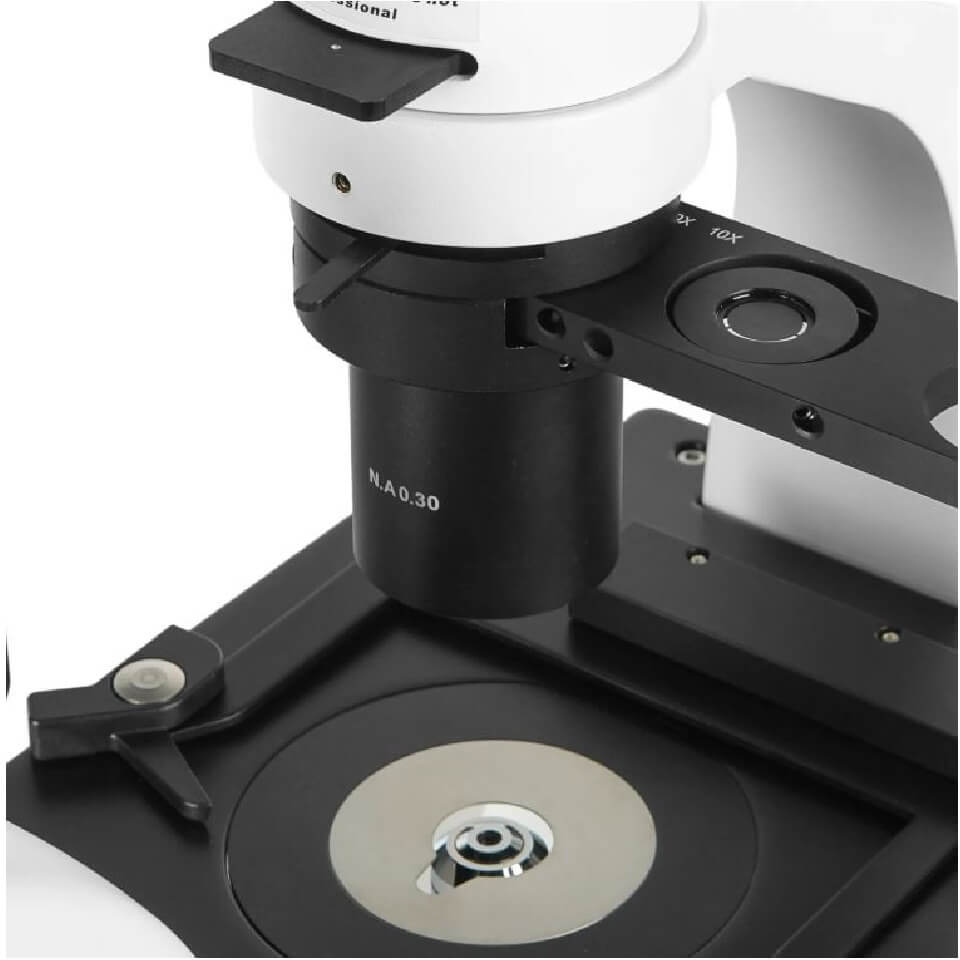

Осветитель проходящего света снабжён конденсором с N.A.=0,30 с апертурной диафрагмой и слотом для цветных светофильтров. В качестве источника света применен светодиод 3 Вт тёплого белого спектра излучения. Для питания осветителя применена стабилизированная схема постоянного тока, встроенная в основание микроскопа. Рабочее расстояние конденсора составляет 72 мм, что способствует исследованиям объектов в лабораторной посуде. При снятом конденсоре рабочее расстояние увеличивается до 150 мм за счёт снижения качества освещения.

Метод фазового контраста позволяет исследовать малоконтрастные биологические объекты, плохо визуализируемые в светлом поле. При работе с фазовым контрастом используется осветитель проходящего света. Для выбора метода исследований предназначен слайдер с отверстиями – для фазового контраста устанавливается отверстие с кольцевой диафрагмой, соответствующей увеличению применяемого объектива, для светлого поля предназначено свободное отверстие. Фазовая диафрагма рассчитана на входящий в комплект объектив с увеличением 10× и снабжена винтами центрировки. Для юстировки фазовых колец в комплекте микроскопа имеется центрирующий окуляр. В комплекте к микроскопу идут цветные светофильтры – жёлтый, голубой и зелёный. Фильтры устанавливаются в слот осветителя с помощью комплектного держателя.

Фокусировка микроскопа осуществляется перемещением по оптической оси револьверного устройства с объективами, предметный столик при этом неподвижен. Механизмом фокусировки расположен в штативе и имеет коаксиальный привод с рукоятками грубой и тонкой фокусировки и регулятором усилия хода. В микроскопе использован прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов. Диапазон перемещения револьвера составляет 15 мм. Цена деления тонкой фокусировки – 1 мкм.

Предметный столик имеет рабочую панель увеличенного размера 200 × 235 мм из твёрдого алюминиевого сплава толщиной 10 мм и допускает размещение объектов массой до 5 кг. В комплекте микроскопа имеются металлические предметные вставки – круглая Ø110 и прямоугольная 128 × 86 мм. Столик комплектуется съёмным механическим держателем препарата, обеспечивающим перемещение объекта в направлениях X – Y в диапазоне 120 – 80 мм. Перемещение осуществляется демпфированными зубчато-реечными приводами с управлением коаксиальными рукоятками.
